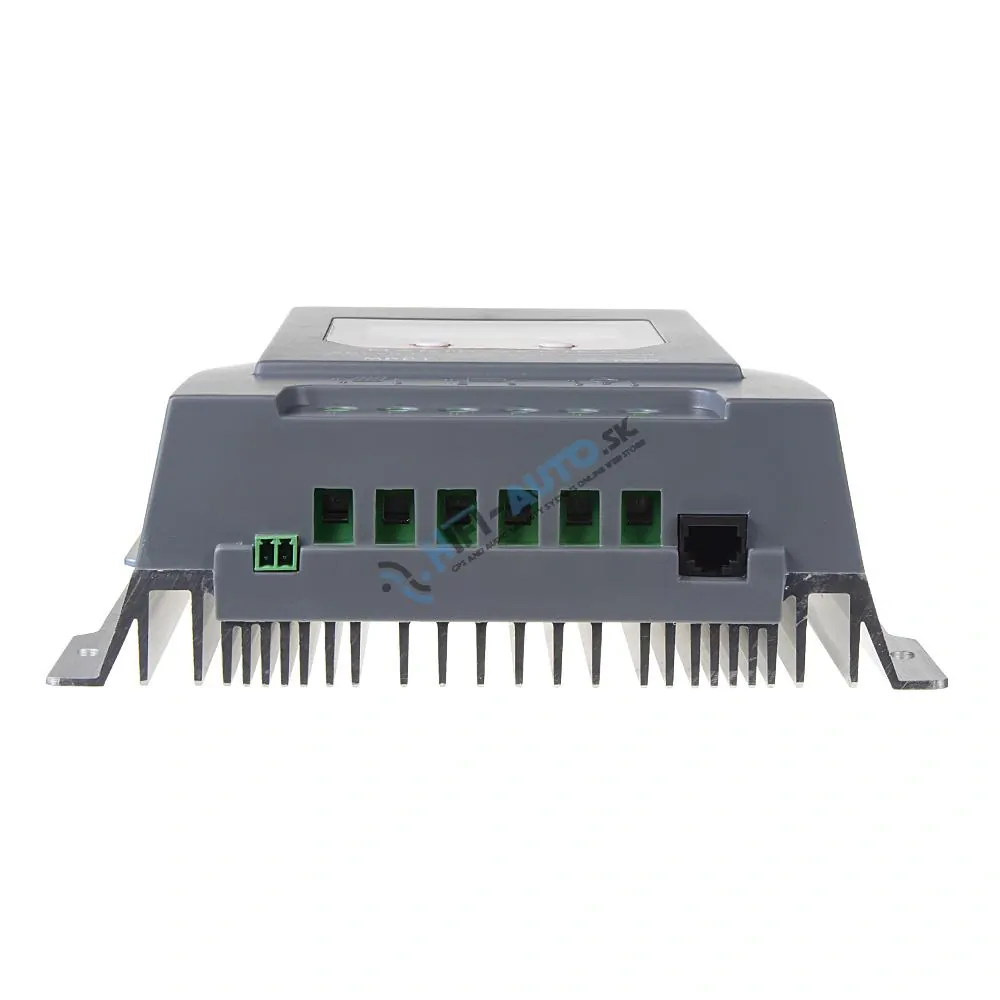

Inteligentný MPPT solárny regulátor nabíjania, 20A s LCD, Bluetooth

Regulátor MPPT zo série Magic pracuje na základe pokročilej technológie sledovania maximálnych výkonových bodov (MPPT) a je určený pre fotovoltaické (PV) systémy. Účinnosť konverzie regulátora dosahuje až 97%.

Regulátor nabíjania MPPT má mnoho vynikajúcich vlastností, vrátane :

•  Inovatívne technológie na sledovanie maximálnych výkonových bodov (MPPT), Účinnosť sledovania > 99%, plne digitálne technológie, vysoká účinnosť konverzie nabíjania 97%

•  LCD displej, ľahké čítanie pracovných údajov.

•  Funkcia štatistiky energie v reálnom čase

•  Automatická detekcia 12V / 24V

•  Výber kvapalinových, gélových alebo lítiových batérií

•  Externý snímač teploty a automatická teplotná kompenzácia

•  Vstavaný snímač teploty, keď teplota prekročí nastavenú hodnotu, zníži sa nabíjací prúd tak, aby sa znížila teplota tak, aby sa riadilo zvýšenie regulácie teploty regulátora.

•  4stupňové nabíjanie: MPPT, impulzové (boost), vyrovnávacie, plávajúce

•  Nabíjací prúd obmedzujúci režim, ak je príliš vysoký výkon fotovoltaických modulov, nabíjací prúd prekročí menovitú hodnotu a regulátor zníži nabíjací výkon, ktorý umožňuje systému opäť pracovať v nominálnom rozsahu.

•  Viac režimov riadenia príjmača: štandardné, D2D (od súmraku k úsvitu), časovačom a v skúšobnom režime

•  Protokol Modbus založený na rozhraní RS-485 maximalizujúci možnosti komunikácie.

•  Výborná tepelná ochrana

•  Plne automatické funkcie elektronickej ochrany

•  Aplikácia pre ovládanie cez Bluetooth (Aplikácia iOS - Solarlife, Android - Skywise)

Ako fungujú regulátory nabíjania MPPT?

Úplný názov MPPT (sledovanie maximálneho výkonu) je sledovanie maximálnych výkonových bodov. Ide o pokročilú metódu nabíjania založenú na detekcii výkone modulu v reálnom čase a maximálnom bode na krivke IV, aby sa maximalizovala účinnosť nabíjania batérie. Vo väčšine situácií technológia MPPT "zvýši " nabíjací prúd FV modulov.

Nabíjanie MPPT: Napájanie vstupu regulátora (Pmax) = Zapnutie výstupu regulátora (Pout), Iin x Vmp = lout x Vout (prúd na vstupe x maximálne napájacie napätie = prúd na výstupe x napätie na výstupe)

Za predpokladu 100% efektivity. V praxi existujú straty na vedení a konverziu.

V prípade, že maximálny výkon napätia (Vmp) fotovoltaických modulov je vyšší ako napätie batérie, znamená to, že zostávajúce batérie musia byť úmerne vyššie ako aktuálne výstupné moduly, tak že výkon vstupu a výstupu bol vyvážený. Čím väčší je rozdiel medzi Vmp a napätím batérie, tým silnejší je nárast prúdu. Zvýšenie prúdu môže byť významné pri systémoch, v ktorých má FV obvod vyššie menovité napätie ako batérie, ako je popísané v nasledujúcej časti.

Ďalšou výhodou technológie MPPT je schopnosť nabíjať batérie s menším menovitým napätím, než je FV. Napríklad 12V batéria môže byť nabíjaná prostredníctvom napájacích FV obvodov s menovitým napätím 12- , 24-, 36- alebo 48V. Moduly pripojené k sieti je možné tiež použiť za predpokladu, že napätie v otvorenom FV obvode (Voc) neprekročí maximálne dovolené vstupné napätie v hraničných (najchladnejších) teplotných podmienkach. Dokumentácia fotovoltaického modulu by mala obsahovať údaje Voc pre rôzne teploty. Vyššie vstupné napätie PV spôsobuje nižší vstupný prúd PV pri danom vstupnom výkone. FV obvody s vysokým vstupným napätím umožňujú použitie tenších vodičov. Je obzvlášť užitočné a úsporné v systémoch, v ktorých sú používané dlhé káble, ktoré spájajú fotovoltaické moduly s regulátorom.

Výhoda MPPT nad tradičnými regulátormi PWM

Tradičné regulátory počas nabíjania pripájajú fotovoltaické moduly priamo k batérii. To vyžaduje, aby FV moduly pracovali v rozsahu napätia obvykle pod Vmp modulmi. Napríklad pri 12V systéme je napätie batérie v rozsahu 10,8-15 Vdc, zatiaľ čo Vmp moduly sú obvykle okolo 16 alebo 17V. Pretože tradičné regulátory nefungujú vždy vo fotovoltaických moduloch Vmp, stratí sa energia, ktorá by mohla byť použitá na nabíjanie batérie a napájanie prijímačov. Čím väčší je rozdiel medzi napätím batérie a Vmp modulov, tým väčšia strata energie.

Technické parametre:

•  model: MT2 010

•  Napätie systému 12V /24V

•  Max. nabíjací prúd 20A

•  Nabíjacie napätie MPPT (pri 25 °C) <14.5/29.0V

•  Zvýšené napätie (pri 25 °C) 14.5/ 29.0V

•  Vyrovnávacie napätie ( pri 25 °C) 14.8/29.6

•  Plávajúce napätie ( pri 25 °C) 13.7/27.45

•  Odpojenie pri nízkom napätí 10.8 ~11.8V/21.6~23.6V SOC1~5

•  Napätie pri opätovnom zapojení 11.6~12.8V/23.2~25.6V

•  Ochrana pred pretretím 15.5 / 31.0V

•  Max.napätie batérie  35V​

•  Tepelná kompresia -4.17mV/K na článok (Boost, Equalization) -3.33mV/K na článok (Float)

•  Typ batérie kvapalinová, gélová, lítiová

•  Max.napätie pre pripojenie PV 100 V​

•  Max.vstupný výkon 260/520W

•  Detekované napätie pre súmrak/svitanie 8.0/16.0V

•  Rozsah sledovania MPPT od ~Voc 0.9

•  Výstupný prúd 20A

•  Prevádzkový režim Standard, D2D, Osvetlenie ulíc (2 -9h)

•  Účinnosť sledovania >99.9%

•  Max. konverzia nabíjania 97%

•  Rozmer 189x175x63 mm

•  Hmotnosť 1 kg

•  Vlastná spotreba 7mA

•  Prevádzková teplota -20 ~ +50°C

•  Skladovacia teplota -25 ~ +80°C

•  Prevádzková vlhkosť  0 ~ 100%RH

•  Stúpeň ochrany IP32
