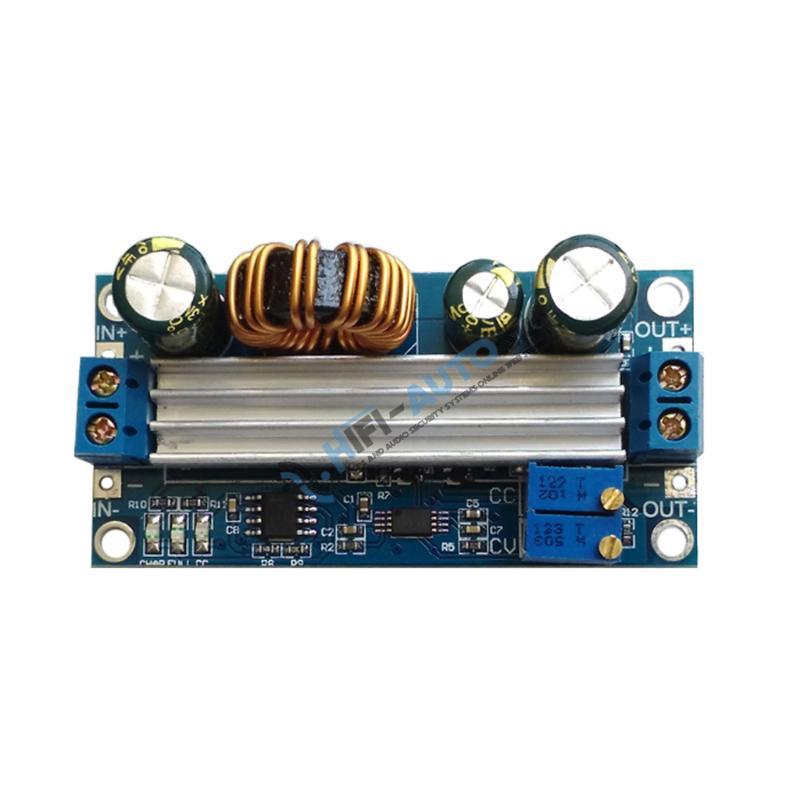

Nastaviteľný menič step-up/down CC/CV 3A 5-30V

Modul automatického spínaného meniča napätia s reguláciou CC / CV - STEP-DOWN / STEP-UP ( zvyšuje / znižuje napätie ) .

Konštantný prúd umožňuje režim CC a konštantný napätí režim CV - vhodné napr. pre nabíjanie rôznych typov batérií .

Výstupné napätie a výstupný prúd sú presne nastaviteľné pomoc trimrov na doske .

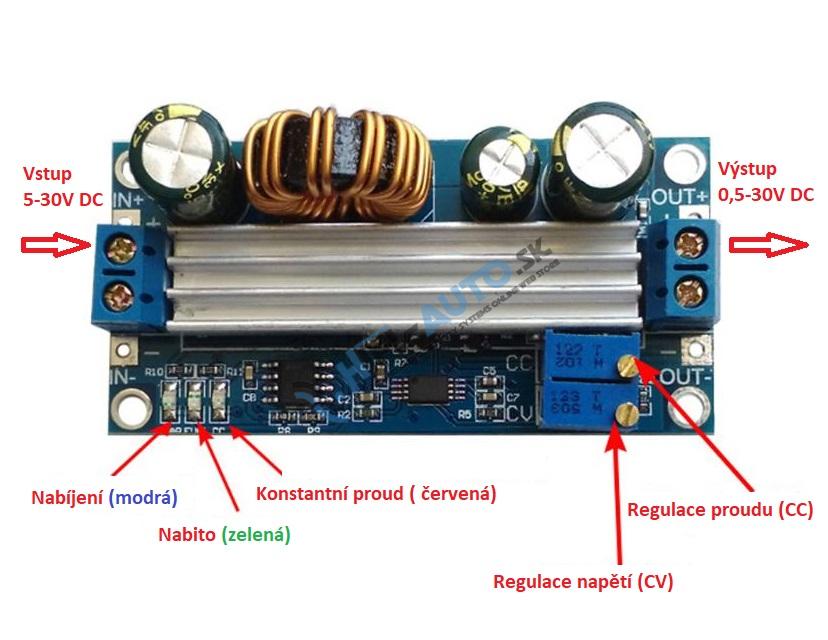

Režim, v ktorom sa modul nachádza , je indikovaný pomocou 3 LED :

  modrá LED - prebieha nabíjanie v režime CV , maximálne napätie je už dosiahnuté , ale prúd je vyšší ako 50 mA a zároveň nižší ako nastavené obmedzenie prúdu CC .

  červená LED - prebieha nabíjanie v režime CC , nie je dosiahnuté maximálne nabíjacie napätie a prúd je obmedzený nastavením CC .​​​

  zelená LED - nabí anie je ukončené , napätie dosiahlo maximálne nastavené hodnoty CV a prúd poklesol pod 50 mA

Súčasťou dodávky je malý samolepiaci chladič , ktorý je nutné nalepiť na výkonové polovodiče .

Technické parametre:

  vstupné napätie : 5 V - 30 V (DC )

  výstupné napätie : 0 , 5 V - 30 V (DC )

  výstupný prúd : až 3 A (krátkodobo 4 A )

  minimálne obmedzenie výstupného prúdu : 100 mA

  regulácia výstupného napätia

  nastavenie výstupného výkonu

  ochrana proti skratu

  pracovná frekvencia : 180 KHz

  účinnosť konverzie: až 88%

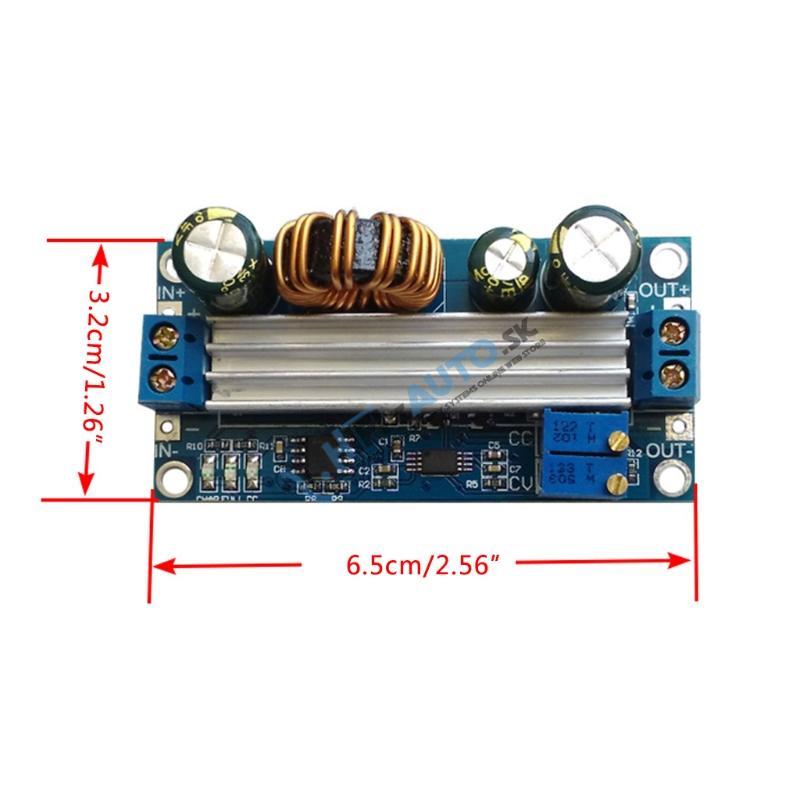

  rozmery: 65 mm x 32 mm x 21mm
