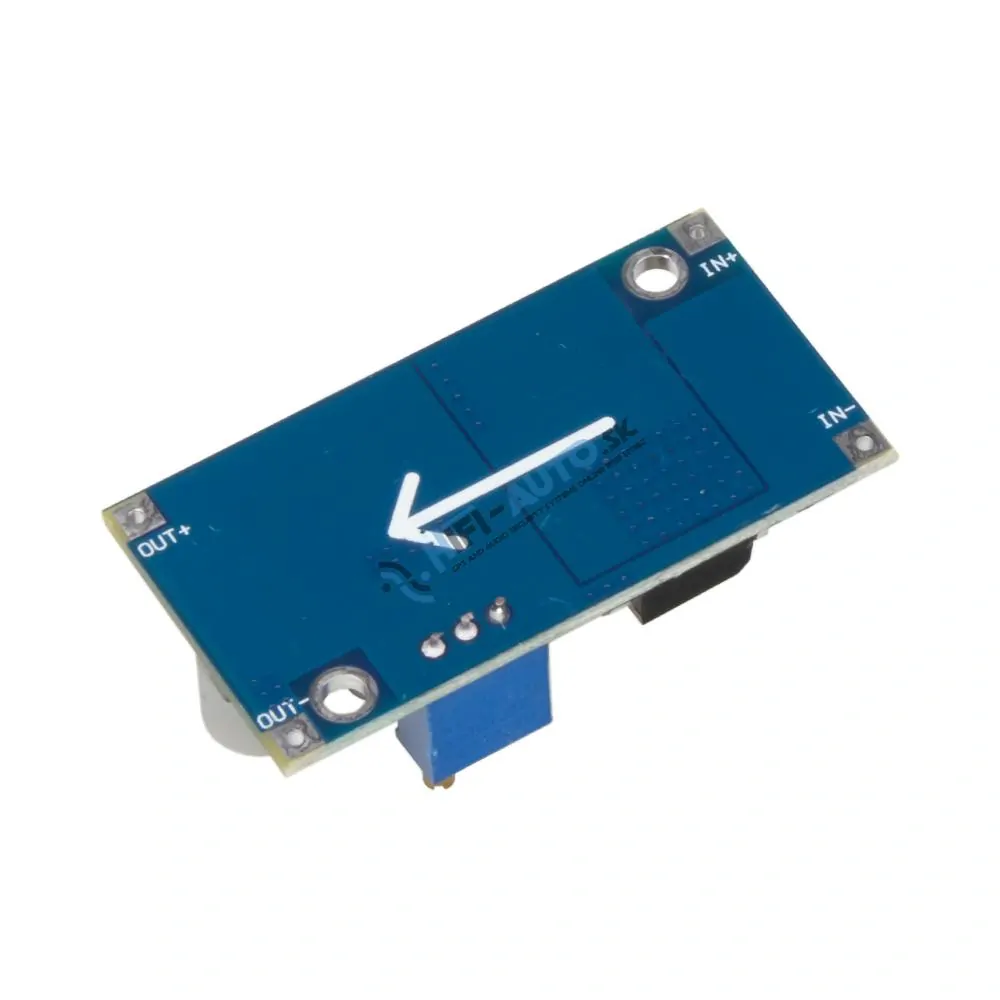

Nastaviteľný menič step-up/down DC-DC s XL6009

Impulzný neizolovaný nastaviteľný menič napätia DC -DC 3,8 –3 2 V / 1,25 –3 5 V s IO XL6009.

Výstupné napätie je plynule nastaviteľné viacotáčkovým trimrom.

Meniče typu STEP -UP/DOWN zvyšujú aj znižujú napätie. Napríklad z 6 V na 12 V, alebo naopak.

Tento menič napätia Vám umožní dosiahnuť vyššie alebo nižšie hodnoty napätia tam, kde máte k dispozícii zdroj s obmedzeným napätím.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.

Vhodné pre aplikácie s nestabilným napätím, ako je regulácia napätia v automobiloch, solárna fotovoltaická energia a veterná energia.

Technické parametre:

•  vstupné napätie 3,8 – 3 2 V

•  výstupné napätie 1,25 – 3 5 V nastaviteľné

•  prúd max. 4 A (dlhodobo odporúčané 2,7 A)

•  výstupný výkon: max.15 W

•  spínacia frekvencia 400 kHz

•  účinnosť až 94 %

•  ochrana proti skratu na výstupe: obmedzenie prúdu

•  pracovná teplota : -40 až +85 ºC

•  rozmery : mm

Popis funkcie :

Napätie vo vozidle môže dosahovať hodnoty pod 7V pri štartovaní vozidla a až 15V pri vysokých otáčkach motora. Pre elektrické spotrebiče pracujúce na 12V môže byť obtiažne normálne fungovať.

Tento automatický modul buck-boost tento problém rieši. Či je vstupné napätie 5V, 12V alebo 32V, výstup je možné stabilizovať na 12V.

Návod na použitie :

1. Pripojte k zdroju napájania (5-32V), kontrolka napájania svieti a modul funguje normálne.

2. Nastavte gombík modrého potenciometra (zvyčajne otáčajte v smere hodinových ručičiek pre zvýšenie, proti smeru hodinových ručičiek pre zníženie) a sledujte výstupné napätie multimetrom, kým nedosiahnete požadované napätie.

3. Môžete sa stretnúť s problémom, že výstupné napätie modulu nie je možné upraviť a je vždy rovnaké ako vstupné napätie. Ak narazíte na tento druh problému, otočte potenciometrom proti smeru hodinových ručičiek o viac ako 10 otáčok a potom použite modul k normálnemu nastaveniu napätia.

Upozornenie :

1. Pri dlhodobej funkcii sa odporúča používať prúd do 2,7A. Aby bola zaistená stabilita výstupu, dodržujte minimálny rozdiel napätia 1,5V.

2. Dbajte na správnu polaritu pripojenia. Chybný spôsob pripojenia môže spôsobiť spálenie napájacieho modulu.
