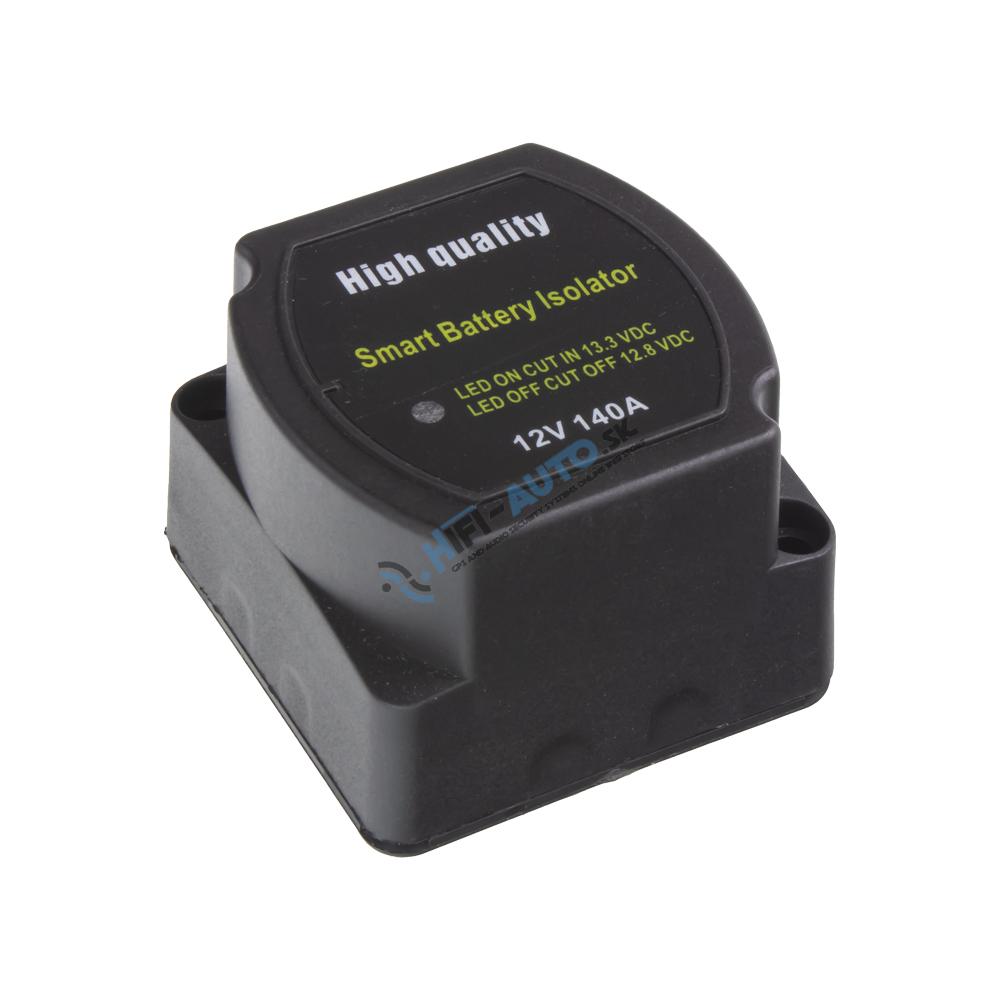

Automatické relé na dobíjanie druhej batérie 12V/140A

Technické parametre:
-plne automatická prevádzka
-zopnutie relé pri dosiahnutí napätia 13,3 V
-odpojenie relé pri poklese napätia pod 12,8 V
-jednoduché trojvodičové pripojenie na batérie
-ochrana proti prepätiu
-indikačná LED dióda
-vhodné pre nabíjacie prúdy až 140 A
-žiadny úbytok napätia, vďaka kvalitným komponentom
-sleduje napätie oboch batérií
-spotreba v rozopnutom stave: 16 mA
-spotreba pri zopnutom stave: 320 mA

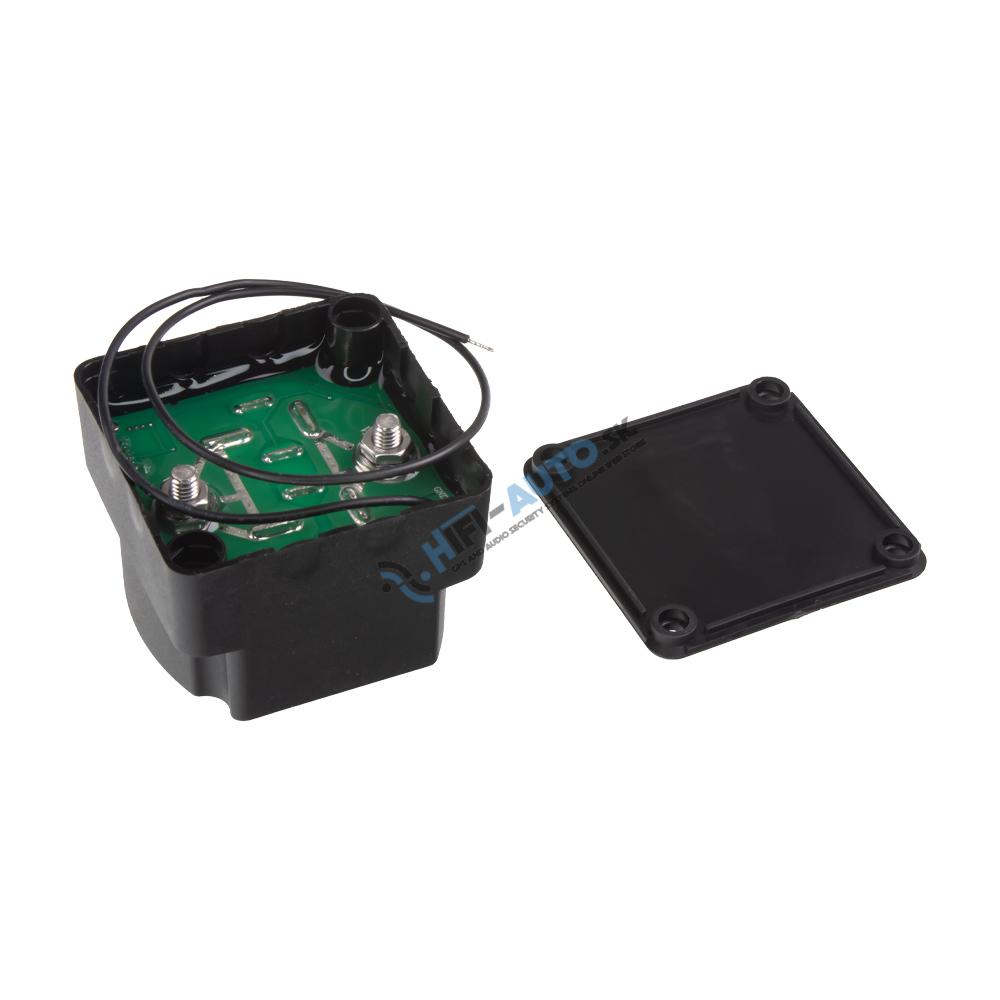

-pripojenie batérií pomocou kontaktov M6
-rozmery: 67,5 mm (d) x 67,5 mm (š) x 53,5 mm (h)

Pripojenie:
-čierny vodič - kostra
-kontakt M6 – štartovacia batéria + 12 V
-kontakt M6 – sekundárna batéria + 12 V

Prevádzka:
S použitím tohto relé je možné nabíjať 2 batérie súčasne. Pokiaľ sa spustí motor a štartovacia batéria dosiahne napätie 13,3 V, relé prepojí paralelne 2 batérie (štartovacie a sekundárne), ktoré sa potom nabíjajú súčasne. Pokiaľ napätie klesne pod 12,8 V (napríklad pri vypnutí motora), relé sa rozpojí a dve batérie sú od seba oddelené.
Tento systém zabraňuje vybíjaniu batérie štartéra a chráni citlivé elektronické zariadenie, ktoré je pripojené na sekundárnu batériu pred napäťovými špičkami, ktoré sa môžu vyskytnúť napr. pri štartovaní motora. Inteligentná elektronika prepne relé napr. aj pri dobíjaní sekundárnej batérie zo solárneho panelu a umožní tak dobitie aj štartovacej batérie.
